EINSTELLMÖGLICHKEITEN

Spurhalteassistenten – Lichtautomatik

Dieses Set beinhaltet 24 Bildtafeln zum Kalibrieren von Frontkameras für VAG-Fahrzeuge, Mercedes Benz, PSA-Fahrzeuge, Hyundai, Kia, Mazda, Honda, Nissan, Toyota, Suzuki, Renault und Subaru.

ABSOLUT MOBIL

Das Phoenix ADAS Mobile verfügt über eine multifunktionale Basis mit 360-Grad-Schwenkrädern und ermöglicht Ihnen die Höhenverstellung und Anpassungen zur Kalibrierung bei der Arbeit auf unebenem Boden.

Mit diesem Gerät ausgestattete Fachleute können passive und aktive ADAS-Systeme auf jeder ebenen Fläche kalibrieren: in einer Autowerkstatt, auf einem Parkplatz oder sogar in der Einfahrt eines Kunden.

PRAKTISCHE LAGERUNG

Das Phoenix ADAS Mobile verfügt über ein zusammenklappbares Design für eine platzsparende Lagerung und eine flexible Handhabung. Mit faltbaren Armen und klappbaren Standbeinen passt dieses Werkzeug in fast jeden Kofferraum.

SCHNELLE INSTALLATION

Erfahrene Techniker können das Phoenix ADAS Mobile schnell einrichten und die Arbeiten in 30 Minuten beenden. Dieses vollständig zusammenklappbare Werkzeug lässt sich leicht verstauen und macht Ihre Werkstatt produktiver und rentabler

ERHALTEN SIE UNÜBERTROFFENE PRÄZISION

Ein hochpräziser 5-Linienlaser hilft Ihnen das ADAS-Kalibrierungstool exakt zu positionieren.

Durch die einfache Mittelpositionierung und Feinjustierung (Stellräder) am Turm können Sie mühelos Anpassungen der Ausrichtung vornehmen.

NOCH MEHR ABDECKUNG

Das Phoenix ADAS Mobile deckt die meisten US-amerikanischen, europäischen und asiatischen Automarken ab und bietet eine große Auswahl an Zielen (Tafeln). Da immer mehr ADAS-fähige Fahrzeuge auf den Markt kommen, aktualisiert TOPDON seine Fahrzeugdaten und bietet passende Ziele (Tafeln) an.

SCHRITT-FÜR-SCHRITT-ANLEITUNG

TOPDONs Phoenix ADAS Mobile ist mit der gesamten Phoenix-Serie von Diagnosegeräte kompatibel. Die Software verfügt über eine intuitive Benutzeroberfläche und bietet den Benutzern detaillierte Schrittfolgen, Abbildungen und eine geführte Bedienung in Echtzeit.

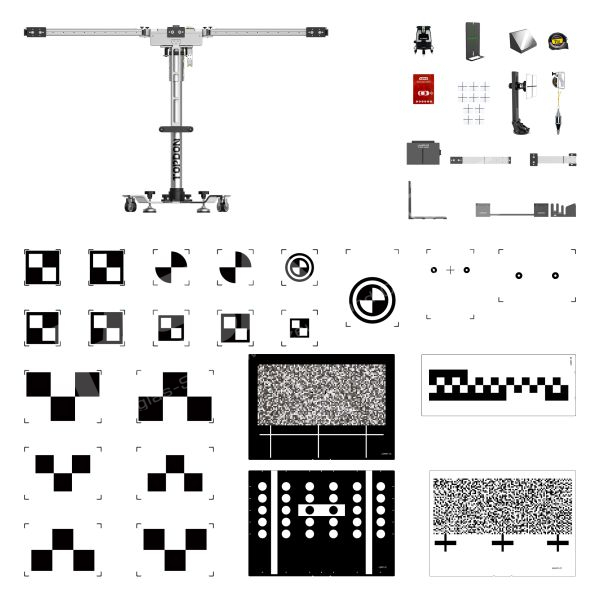

Packliste

• PX1000 – Das Phoenix ADAS Mobile
• LAM09-02 – Cross-Laser
• LAM09-11 – 5-Linienlaser
• LAM09-03 – Laserreflektor
• LAM09-04 – Zusatzspiegel
• LAM09-05 – Positionierungswinkel L-Typ
• LAM09-06 – Senklot
• LAM09-07 – Ständer für Zieltafeln
• LAM09-08 – Verlängerungsstange 1 für Ziele
• LAM09-09 – Verlängerungsstange 2 für Ziele

Basic

Kalibriertafeln / -zubehör VW/ Audi – LAM01-02 Subaru – LAM01-15 Subaru 2 – LAM01-21 Hyundai/ Kia – LAM01-09 Hyundai/ Kia – LAC01-13 Benz – LAM01-01 Mazda – LAM01-10 Honda – LAM01-17 Honda – LAM01-20 Honda – LAM01-04-L Honda – LAM01-04-R Nissan – LAM01-07-L Nissan – LAM01-07-R Mazda – LAM01-16-L Mazda – LAM01-16-R Mitsubishi – LAM01-19-L Mitsubishi – LAM01-19-R Toyota – LAM01-06-1 Toyota – LAM01-06-2 Toyota – LAM01-06-03 Renault/ Nissan – LAM01-12-L Renault/ Nissan – LAM01-12-R Suzuki – LAM01-18-L Suzuki – LAM01-18-R

TopDon – Phoenix Lite 3

Phoenix Lite 3 ist ein kompakter Diagnosescanner für Kfz-Profis, Enthusiasten und kleine Reparaturwerkstätten. Der Tester ist auf die vielfältigen Anforderungen der Automobilindustrie zugeschnitten und bietet beispiellose Funktionalität und ist erschwinglich. Mit Funktionen wie CAN-FD-Protokoll, Online-Codierung und Topologie-Mapping-Funktionen ist er die beste Wahl für viele Benutzer.

Besondere Merkmale

Präzises Topologie-Mapping

Phoenix Lite 3 optimiert die Effizienz der Kommunikation und erhöht die Genauigkeit bei der Fehlersuche, indem es eine umfassende Übersicht über die Systeme und den Status des Fahrzeugs bietet. Das klare und detaillierte Layout erleichtert das Verständnis der Kommunikationsstruktur zwischen den Modulen und ermöglicht eine zügige Lokalisierung und Isolierung von Problemen.

Unterstütztes CAN-FD-Protokoll

Dieses Autodiagnosetool unterstützt das hochmoderne CAN-FD-Protokoll und ist mit moderneren Fahrzeugen (GM- und Chrysler-Modelle ab 2020) kompatibel.

FCA-Gateway-Zugriff

Ausgestattet mit Unterstützung für FCA Secure Gateway, das eine nahtlose Volldiagnose bei moderneren Fahrzeugen wie Fiat ermöglicht, ohne dass separate Adapter erforderlich sind.

ECU Online Codierung

Die erweiterten ECU-Codierungsfunktionen ermöglichen es Ihnen, versteckte Funktionen freizuschalten und unnötige Funktionen effektiv zu deaktivieren, die Motorleistung zu optimieren und die Kraftstoffeffizienz zu verbessern, eine reibungslose Arbeit mit ECUs sicherzustellen und das Fahrzeug an unterschiedliche Anforderungen anzupassen.

Bidirektionale Steuerung

Ermöglicht die schnelle Ausführung einer Vielzahl aktiver Tests. Mit dieser Funktion können Sie die Integrität und Funktionalität von Komponenten effektiv beurteilen und so Fehlerursachen schnell identifizieren, um schnellere und effizientere Reparaturen zu ermöglichen.

Diagnose aller Systeme auf OE-Niveau

Phoenix Lite 3 bietet umfassende Vollsystemdiagnose für 168 Marken und Modelle und vermittelt ein tiefgreifendes Verständnis aller Fahrzeugsysteme. Von wichtigen Komponenten wie ABS, SRS, Motor und Getriebe bis hin zu wichtigen Modulen wie ECM, PCM, EPS, PDM, TPM, BCM und mehr.

35 Wartungsfunktionen

Umfassende Abdeckung von 35 Wartungsdiensten zur Abdeckung wichtiger Aufgaben wie Ölrücksetzungen, EBP-Rücksetzungen, Federungsrücksetzungen und mehr. Darüber hinaus bietet es Unterstützung für spezielle Funktionen in bestimmten Systemen, darunter Hinzufügen/Ersetzen von Schlüsselanhängern, Lernen des Batteriesensormoduls und Lernen der Reifendrucksensoren.

Erweiterte Zusatztools

Integriert sich mit Zusatzmodulen für erweiterte Funktionalität und bietet breite Kompatibilität mit den professionellen Produkten von TOPDON. Dazu gehören BT Mobile Pros, Oszilloskop, TC001, Phoenix ADAS, T-Ninja Box und mehr.

Mühelose Diagnose überall

Die drahtlose Diagnose über VCI ermöglicht einen flexiblen Betrieb innerhalb der Reichweite der Bluetooth-Konnektivität. Dank des kompakten Gehäuses ist dieses Diagnosetool tragbar und leicht in der Hand zu halten, sodass Sie überall eine Diagnose durchführen können, was Zeit und Mühe spart.

Benutzerfreundliche Bedienung

Auto-VIN liest die Fahrzeuginformationen automatisch, die VAG-Anleitungsfunktion bietet eine detaillierte Schritt-für-Schritt-Anleitung, die unnötige Vorgänge vermeidet, und das Lesen und Löschen von Codes mit nur einem Klick sorgt für einen optimierten Arbeitsablauf.

Datenberichterstattung und -freigabe

Datenströme werden zur intuitiven Überwachung in interpretierbaren Diagrammen dargestellt, und 4 Datenströme können zum Vergleich auf einer einzigen Schnittstelle angezeigt werden. Detaillierte Diagnoseberichte können erstellt und zur Datensicherung freigegeben werden.

Spezifikationen

Phoenix Lite 3:

• Bildschirmgröße: LCD 8 Zoll, 1280 x 800
• CPU: 4-Core-Prozessor, 2,0 GHz
• Betriebssystem: Android 10.0
• Arbeitsspeicher: 2G
• ROM: 64G
• Batterie: 12600 mAh / 3,8 V
• Betriebsspannung: 9 ~ 18 V
• Lagertemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)
• Betriebstemperatur: 0 °C – 50 °C (32 °F – 122 °F)
• LBH: 258 x 183 x 50,5 mm (10,16 x 7,20 x 1,99 Zoll)
• Nettogewicht: 1184,5 g (2,61 lb)
• Mehrsprachige Unterstützung – 25 Sprachen: Englisch, Deutsch, Spanisch, Französisch, Italienisch, Japanisch, Portugiesisch, Russisch, Polnisch, Türkisch, Niederländisch, Ungarisch, Chinesisch (traditionell), Koreanisch, Finnisch, Griechisch, Slowakisch, Rumänisch, Arabisch, Kroatisch, Slowenisch, Tschechisch, Dänisch, Norwegisch, Thailändisch

MDCI:

• Betriebstemperatur: 14?~122? (-10?~50?)
• Betriebsspannung: 9 ~ 18 V
• Arbeitsstrom: ? 150 mAh
• Abmessungen: 5,00 x 3,22 x 1,42 Zoll (127 x 82 x 36 mm)
• Unterstütztes Protokoll: CAN-FD

Packliste

• Phoenix Lite 3
• MDCI-Dongle
• Batterieklemmen/Kabelsatz
• Zigarettenanzünderkabel
• Ersatzsicherung (F5*20mm) * 4
• Ersatzsicherung (F6*30mm) * 2
• Typ-C-auf-USB-Kabel
• Netzteil
• OBDI-Adapterbox-Übertragung
• OBDII-Verlängerungskabel
• BZ-38 (BENZ)
• TA-22 (TOYOTA)
• TA-17 (TOYOTA)
• G/V-12 (GM/VAZ)
• B-20 (BMW)
• CR-6 (CHRYSLER)
• HA-3 (HONDA)
• NN-14+16 (NISSAN)
• M/H-12+16(MITSUBISHI/HYUNDAI)
• FT-3 (FIAT)
• Benutzerhandbuch
• Paketliste

TopDon – Phoenix Smart – 2Y

Der Phoenix Smart® ist Teil der neusten Generation intelligenter Diagnosetools von TOPDON. Ausgestattet mit Quad-Core-Prozessoren und einem 10,1-Zoll-HD-Touchscreen können Sie mit diesem Tool Fehlercodes mit einem Klick diagnostizieren. Mit dem großen Akku (12600mAh) können Sie den ganzen Tag arbeiten. Der Phoenix Smart unterstützt außerdem Cloud-basierte Programmierung für über 13 Automarken und umfasst 2 Jahre kostenlose Software-Upgrades. In Kombination mit dem MDCI Pro bietet Ihnen dieser Scanner eine beispiellose Abdeckung, intelligente Diagnosen und eine breite Palette an Wartungsfunktionen.

Besondere Merkmale

BREITE ABDECKUNG UND UMFASSENDE DATENBANK

Phoenix Smart unterstützt die vollständige Systemfehlerdiagnose von mehr als 200 Fahrzeugmarken. Dieses Tool bietet OE-Level-Diagnose für die gängigsten asiatischen, amerikanischen und europäischen Modelle sowie viele andere Fahrzeugmodelle.

PROGRAMMIERFUNKTIONEN UND ONLINE-CODIERUNG

Das Phoenix Smart beinhaltet Online-Codierfunktionen für Audi, BMW, Porsche und andere Fahrzeughersteller. Es unterstützt Cloud-basierte Programmierfunktionen für über 13 Automarken, wie Mercedes-Benz, BMW, VW (Audi/Skoda/Seat), Porsche, Land Rover/Jaguar, Nissan, Subaru, Renault, Hyundai und viele mehr!

DAS PHOENIX MDCI PRO BIETET IHNEN ALLES

Phoenix Smart von TOPDON wird mit dem Phoenix MDCI Pro geliefert, einem VCI, dass die Protokolle J2534, DoIP, CanFD, D-PDU und RP1210 unterstützt. Die beispiellose Abdeckung dieses MDCI Pro ermöglicht es Ihnen, OE-Level-Services für neuere und modernere Fahrzeuge anzubieten. Mit dem Phoenix MDCI Pro sind Sie nie gezwungen, auszulagern!

SCHRITT-FÜR-SCHRITT-ANLEITUNG

Geführte Verfahren und Funktionen optimieren den Reparaturprozess. Folgen Sie den Anweisungen für eine einfache und bequeme Bedienung, geeignet für Fahrzeuge von VW, Audi, Skoda und SEAT.

ALLE FEHLERCODES AUF EINEM BILDSCHIRM ANZEIGEN

Der Phoenix Smart nutzt Topologie-Mapping und zeigt das gesamte Fahrzeugsystem an. Rohdaten werden in übersichtliche Grafiken umgewandelt, sodass Techniker den gesamten Status des Fahrzeugsystems erkennen und die Probleme des Fahrzeugs direkt erkennen können.

ZUGRIFF AUF DAS FCA-GATEWAY

Dieses erweiterte Diagnosetool unterstützt den FCA Gateway Access, sodass Benutzer an den modernsten Fahrzeugen arbeiten und geschützte Funktionen anpassen können.

MEHR ERREICHEN MIT SONDEREINSTELLUNGEN

Mit dem Phoenix Smart können Benutzer spezielle Funktionen und Einstellungen in Fahrzeugen freischalten. Zu diesen erweiterten Funktionen gehören die Aktivierung von Video-In-Motion über DVD oder USB, die Deaktivierung des Sicherheitsgurtlichts und vieles mehr. Gilt für Fahrzeugmarken wie Audi, VW, BMW, Porsche, Toyota und mehr!

ADAS-KOMPATIBILITÄT

Bieten Sie Ihren Kunden mit dem Phoenix Smart gefragte Dienste an. Koppeln Sie den Phoenix Smart mit dem Phoenix ADAS Mobile Package von TOPDON, um komplexe Fahrassistenzfunktionen zu kalibrieren. Da ADAS-Software in modernen Fahrzeugen immer häufiger zum Einsatz kommt, wird auch die Nachfrage nach ADAS-Neukalibrierungen weiter steigen. Erfüllen Sie diese steigende Nachfrage mit Zuversicht.

Spezifikationen

Phoenix Smart:

• Anzeige: LCD 10,1-Zoll-Touchscreen, 1280 x 800
• CPU: 4-Core-Prozessor, 2,0 GHz, Android 10.0
• Arbeitsspeicher: 4G
• ROM: 128G
• Batterie: 12600mAh/ 3,8V
• Betriebsspannung: 9V – 18V
• Lagertemperatur: -20°C bis 60°C (-4°F bis 140°F)
• Betriebstemperatur: 0°C bis 50°C (32°F bis 122°F).
• Abmessungen: 278 x 191 x 48 mm (10,94 x 7,52 x 1,89 Zoll)
• Verpackungsgröße: 468 x 320 x 143 mm (18,43 x 12,60 x 5,63 Zoll)
• Mehrsprachige Unterstützung: 24 Sprachen
• Englisch, Deutsch, Spanisch, Französisch, Italienisch, Japanisch, Portugiesisch, Russisch, Polnisch, Türkisch, Niederländisch, Ungarisch, Chinesisch (traditionell), Koreanisch, Finnisch, Griechisch, Slowakisch, Rumänisch, Arabisch, Kroatisch, Slowenisch, Tschechisch, Dänisch, Norwegisch

Phoenix MDCI PRO:

• CPU: Cortex-A7 + Cortex-M7, Dualprozessor
• Betriebssystem: Linux
• Arbeitsspeicher: 256 MB
• ROM: 8G
• Anzeige: TFT, 3,97”, 320×480 Pixel
• WLAN: 2,4 GHz/ 5 GHz, Dualband
• Betriebstemperatur: 0°C bis 50°C (32°F bis 122°F).
• Betriebsspannung: DC 9V – 36V
• Abmessungen: 196 x 135 x 42,8 mm (7,72 x 5,31 x 1,69 Zoll)
• Unterstützte neue Protokolle: J2534, CAN FD, DOIP, D-PDU, RP1210

Packliste

• Phoenix Smart
• Phoenix MDCI Pro (VCI-Dongle)
• OBDI Adapter BOX Übertragungsleitung
• OBDII-Verlängerungskabel
• Zigarettenanzünderkabel
• Typ-C-zu-USB-Kabel
• Batterieklemmen/Kabelsatz
• Benutzerhandbuch
• Passwortumschlag
• 16-poliges Adapterkabel-Kit (NN-14+16, BZ-38, TA-17, TA-22, G/V-12, B-20, CR-6, HA-3, M/H-12+16, FT-3)
• Sicherung (DN5*20mm)
• Sicherung (DN6*30mm)
• Adapterkabel Typ A auf Typ B

TopDon – Phoenix Max – 2Y inkl. LKW-Software

Der Phoenix Max ist TOPDONs hochmoderner Kfz-Diagnosescanner. Mit einem 13,3-Zoll-Bildschirm bietet dieses All-in-One-Tool eine breite Palette an Funktionen, die jedem Techniker die Möglichkeit geben, noch mehr Aufträge zu erledigen. Der Phoenix Max umfasst ein 4-Kanal-Oszilloskop, ADAS-Kompatibilität und Topologie-Mapping, das alle Fahrzeugsysteme in einer Ansicht anzeigt. Sein aktualisiertes MDCI (Modular Diagnostics & Communication Interface) enthält die neuesten Protokolle, sodass Fachleute mit optionaler Zusatzsoftware komplexere Reparaturen an verschiedenen Pkw und Schwerlastfahrzeugen durchführen können.

Besondere Merkmale

Verbessern Sie Ihre Reparaturleistung mit Cloud-basierter Programmierung für Marken wie Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Hyundai, Nissan, Subaru, Renault und Online-Codierung für Audi, BMW und Porsche. TOPDONs Phoenix Max wird mit dem Phoenix MDCI Pro geliefert, einem VCI, das die Protokolle J2534, DoIP, CanFD, D-PDU und RP1210 unterstützt. Die große Fahrzeugabdeckung dieses MDCI Pro ermöglicht es Ihnen, OE-Level-Services für neuere und modernere Fahrzeuge anzubieten. Mit dem Phoenix MDCI Pro sind Sie nie gezwungen, auszulagern!
Die große Anzeige mit einem großen 13,3-Zoll-Display bietet genügend Raum, um alle wichtigen Informationen auf einmal anzuzeigen. Die Praktische Dockingstation ist im Lieferumfang enthalten, damit Ihr Phoenix Max immer aufgeladen und in Reichweite ist. Der Akku mit 18600 mAh und 3,8 V versorgt das Tablet den ganzen Tag über mit Strom. Die Akkulaufzeit beträgt bis zu 8 Stunden. Das Phoenix Max kann mit weiteren TOPDON Geräten kombiniert werden, wie z.B.

• ADAS,
• BTMobile ProS,
• T-Ninja Box.

Entdecken Sie weitere Funktionen des Phoenix MAX:
41 Wartungsdienste für gängige Fahrzeugmodelle Topologiekarte, die ein klares Bild der jeweiligen Fahrzeugsysteme und ihres Status liefert. Vollsystemdiagnose (Motor, Getriebe, Airbag, ABS, ESP, TPMS, Wegfahrsperre, Gateway, Lenkung, Radio, Klimaanlage) für über 200 Fahrzeugmodelle. 5 Grundfunktionen zur Vollsystemdiagnose: Zugriff auf ECU-Informationen, DTCs lesen, DTCs löschen, Datenstrom lesen, aktiver Test. AutoVIN zur automatischen Fahrzeugidentifikation. Guide-Funktion für VAG. Das FCA Secure Gateway Module (SGW) entriegelt das FCA-Fahrzeug, um Funktionen wie das Löschen von DTCs, bidirektionales Testen und Kalibrieren durchzuführen. Datenstromaufzeichnung für Benutzer zur Wiedergabe von Diagnoseaktivitäten.
Mit dem Kauf und nach Registrierung des Gerätes erhalten Sie 2 Jahre Softwareupdate für alle Fahrzeuge. Nach Ablauf des Nutzungszeitraumes können Sie das Gerät ohne Einschränkgungen weiter nutzen. Für eine weiteren Updateservicezeitraum benötigen Sie einen neuen Aktievierungscode.

Spezifikationen

Phoenix Max:

• Anzeige: LCD 13,3 Zoll, 1920 x 1200 Pixel
• CPU: 8-Core-Prozessor, 2,0 GHz, Android 9.0
• Arbeitsspeicher: 8 GB
• ROM: 256G
• Batterie: 18600 mAh / 3,8 V
• Betriebsspannung: 9 ~ 18 V
• Lagertemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)
• Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F).
• Produktabmessungen: 364 x 285 x 82 mm (14,30 x 11,20 x 3,20 Zoll)
• Verpackungsabmessungen: 673 x 474 x 201 mm (26,50 x 18,66 x 7,91 Zoll)
• Nettogewicht: 3,18 kg (7,0 lb)
• Mehrsprachige Unterstützung: 24 Sprachen
• Englisch, Deutsch, Spanisch, Französisch, Italienisch, Japanisch, Portugiesisch, Russisch, Polnisch, Türkisch, Niederländisch, Ungarisch, Chinesisch (traditionell), Koreanisch, Finnisch, Griechisch, Slowakisch, Rumänisch, Arabisch, Kroatisch, Slowenisch, Tschechisch, Dänisch, Norwegisch

Phoenix MDCI PRO:

• CPU: Cortex-A7 + Cortex-M7, Dualprozessor
• Betriebssystem: Linux
• Arbeitsspeicher: 256 MB
• ROM: 8G
• Display: TFT, 3,97 Zoll, 320 x 480 Pixel
• WLAN: 2,4 GHz/5 GHz, Dualband
• Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F).
• Betriebsspannung: DC 9~36 V
• Abmessungen: 196 x 135 x 42,8 mm (7,72 x 5,31 x 1,69 Zoll)
• Unterstützte neue Protokolle: J2534, CAN FD, DOIP, D-PDU, RP1210

Packliste

Phoenix Max

• Dockingstation
• Phoenix MDCI PRO
• Phoenix-4-Kanal-Ozilloskop
• MDCI PRO CAB-Stecker auf Diagnosekabel
• Clipper-Kabel (LCDSS)
• Sicherung (AC250V/5A, 5x20mm) * 4
• MDCI PRO CAB Typ A auf B Kabel
• Zigarettenanzünderkabel
• Sicherung (AC250V/5A, 6x30mm) * 2
• BZ-38 (BENZ)
• TA-17 (TOYOTA)
• B-20 (BMW)
• HA-3 (HONDA)
• OBD I Adapter
• Aufladekabel
• TA-22 (TOYOTA)
• G/V-12 (GM/VAG)
• CR-6 (CHRYSLER)
• NN-14+16 (NISSAN)
• M/H-12+16 (MITUBISHI/HYUNDAI)

Adapter

• AC-Kabel (USA)
• Mini-HDMI auf HDMI
• 3-in-1-Ladegerät (passend für US-, UK- und europäische Stecker)
• FT-3 (FIAT)
• AC-Kabel (EU)
• AC-Kabel (UK)
• USB Typ A auf Typ C
• Ethernet Kabel
